变速箱测试系统采用磁粉制动器对减速机（摆线针轮减速机、蜗轮减速机、行星齿轮减速机等）加载，采用相位差式转矩转速传感器对变速箱(减速机)进行扭矩测量、转速测量、功率测量、机械效率测量、速比计算；采用数字温度传感器进行温度测量。根据用户要求设计减速机测试软件，输出减速机测试报表。该系统可以进行空载试验、满载试验、效率试验、温升试验。
一、测试数据
1. 输入转矩、输出转矩
2. 输入转速、输出转速
3. 输入功率、输出功率
4. 效率
5. 温升
6. 速比

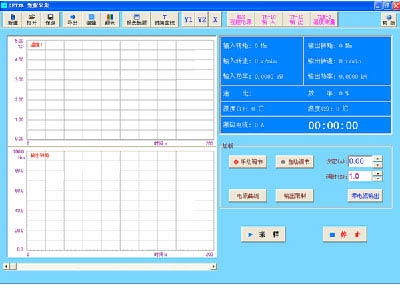

三、减速机测试软件界面
四、加载

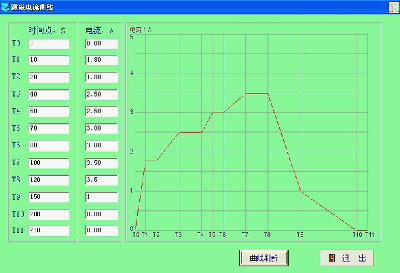

可按照设定的激磁电流变化曲线加载。

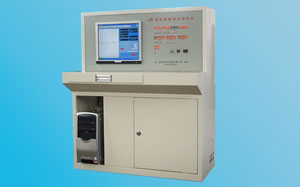

五、测功机试验台
测功机试验台可按照客户要求定制。
六、系统说明

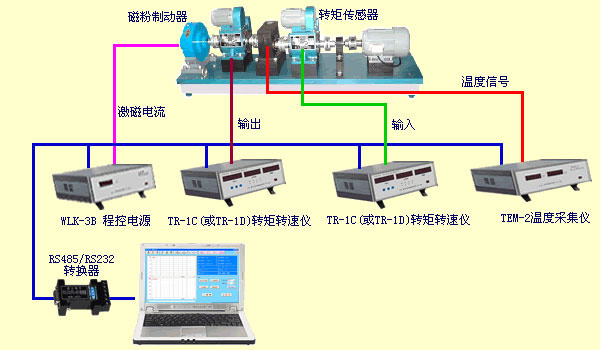

1. 系统通过2台相位差式转矩转速传感器及2台TR-1C转矩转速采集仪 （或TR-1D转矩转速采集仪）采集变速箱的输入（输出）转矩和转速；用1台TEM-2温度采集仪采集温升；用WLK-3B程控电源控制磁粉制动器对变速箱进行加载。
2. 所有仪器通过RS485总线与电脑连接，实现对变速箱的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线，以记录整过测试过程。
3. 以曲线的形式输出报表。
4. 测试数据可导出生成Microsoft Excel文件（*.xls），用于对采集数据的再处理。
