当前位置:航宇机电 >> 磁粉制动器 >> CZ-型机座式磁粉制动器

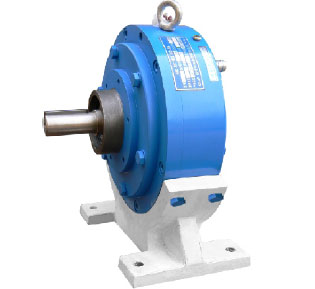

CZ-型机座式磁粉制动器

CZ-型机座式磁粉制动器



CZ-型机座式磁粉制动器

型号 技术参数 安 装 尺 寸
额定
转矩
N.m
激磁
电流
A
允许滑差功率W 冷却
方式
d H1 H L L1 L2 L3 L4 L5 d1 b
CZ-0.2 2 0.4 100 自冷 9 55 105 106 20 33 26 100 115 5.5 削平
CZ-0.5 5 0.5 300 自冷 12 72 139 120 21 23 60 110 125 6.5 4
CZ-1 10 0.6 800 水冷 12 100 188 135 26 16 70 155 180 9 4
CZ-2 20 0.6 1600 水冷 18 120 220 144 30 20 78 155 190 11 6
CZ-5 50 0.8 3500 水冷 22 150 260 165 35 14 110 185 230 11 6
CZ-10 100 1 7000 水冷 28 165 300 305 55 37.5 100 185 274 13 8
CZ-20 200 2 10000 水冷 35 180 335 341 70 35.5 125 268 320 13 10
CZ-40 400 2.5 12000 水冷 45 210 385 343 70 23 150 300 350 13 14
CZ-50 500 2.5 14000 水冷 60 240 440 634 100 53 230 340 420 17 18
CZ-100 1000 2.5 18000 水冷 60 280 522 478 100 31 220 430 500 17 18
CZ-200 2000 3 25000 水冷 75 325 610 543 110 50 250 520 600 22 20
CZ-500 5000 3 40000 水冷 90 430 818 662 140 50 320 600 700 22 25
CZ-1000 10000 4 50000 水冷 120 600 1125 740 160 40 360 900 1030 26 32

         一、概述
         CZ-型机座式磁粉制动器是一种性能优越的自动控制元件。它以磁粉为工作介质,以激磁电流为控制手段,达到控制制动或传动转矩的目的.其输出转矩与激磁电流呈良好的线性关系而与转速或滑差无关,并具有响应速度快结构简单等优点。广泛应用于印刷、包装、造纸及纸品加工、纺织、印刷、电线、电缆、橡胶皮革、金属箔带加工等有关卷取装置的张力自动控制系统中。
        二、 CZ-型机座式磁粉制动器的用途:
1、缓冲起动,停止用。
2、连续滑动、张力控制用
3、转矩限制器用
4、高速应答用
5、动力吸收用
6、定位停止用
       三、使用及注意事项
         1、磁粉制动器用直流电作激磁电源。
         2、磁粉制动器在运输过程中,常使磁粉聚集到某处,甚至会出现“卡死”现象,此时只需将制动器整体翻动,使磁粉松散开来,或用杠杆撬动。同时,在使用前应进行跑合运转,通以20%左右的额定电流运转几秒钟后断电再通电。反复几次。为了防止运输中磁粉沉淀,cz-50%以上磁粉制动器在测试后将磁粉倒出另装,可在跑合过程中将磁粉从磁粉孔逐渐注入。
        3、磁粉制动器的选型一般以其制动转矩上限来确定。在无变速机构的情况下卷绕材料所需的张力上限与卷绕半径上限的乘积应不超过制动器的额定转矩。当放卷速度较快时,应保证制动器的实际滑差功率小于其允许滑差功率。
