电机测试设备系统采用磁粉制动器作加载器；采用相位差式转矩转速传感器进行电机扭矩测试；采用电量变送器进行电机电参数测试，以完成电压测量、电流测量、功率因数测量、功率测量、效率测量、频率测量；采用数字温度传感器进行温度测量；根据用户要求设计电机测试软件，输出电机测试报告。整个系统是一个电机综合试验台。
该电机测试设备系统可进行直流电机测试、普通三相电机测试、汽车起动电机检测、汽车雨刮器电机检测、减速电机检测、电动自行车电机参数测试。
该电机测试设备系统可以进行加载试验、效率试验、温升试验、堵转试验。
一、测试数据
1. 输入电压、电流、功率因数、频率、输入电功率
2. 输出转矩、输出转速、输出功率
3. 效率
4. 温升

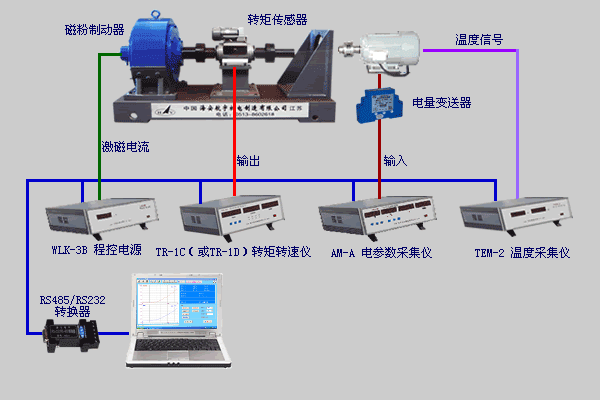

二、系统示意图
三 、测功机测试台
四、电机检测软件界面
五、电机特性曲线
该软件界面以日本小野测器(ON0 SOKKI)TS-7700扭矩工作站专家系统为蓝本设计而成。
六、加载
可按照设定的激磁电流变化曲线加载。
七、电机启动电流测试（选配）
增加瞬时电流采集器和 GETi 测试软件，可测试电机启动电流，绘制电机启动电流曲线。
软件界面如下（电机启动及电机加载时的电流曲线）：
| 八、系统说明 |
|
1. 系统通过1台相位差式转矩转速传感器及1台TR-1C转矩转速采集仪（或TR-1D转矩转速采集仪）采集检测电机的输出转矩和转速；用1台AM-A型电参数采集仪采集检测电机的输入电压、电流、功率因数、频率等参数；用1台TEM-2温度采集仪检测温升；用WLK-3B程控电源控制磁粉制动器对电机进行加载。
2. 所有仪器通过RS485总线与电脑连接，实现对电机的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线，以记录整过测试过程。
3. 生成电机的特性曲线。
4. 以曲线的形式输出报表。
5. 测试数据可导出生成Microsoft Excel文件（*.xls），用于对采集数据的再处理。 |
|
