磁粉制动器、离合器通过磁粉来传递转矩，其传递的转矩与激磁电流之间的关系是衡量磁粉制动器性能的最重要指标，磁粉制动器转矩性能测功用于自动绘制磁粉制动器的转矩与激磁电流关系曲线，自动记录磁粉制动器跑合数据，输出磁粉制动器测试报告。
磁粉制动器转矩性能测功采用TR-1C转矩转速采集仪（或TR-1D转矩转速采集仪）和相位差式转矩转速传感器采集磁粉制动器（磁粉离合器）的加载转矩；采用WLK-3B程控电源对磁粉制动器加载。
一、系统示意图
二、GETTR 制动器测试软件界面
三、激磁电流变化曲线
按照设定的激磁电流变化曲线对磁粉制动器自动加载。

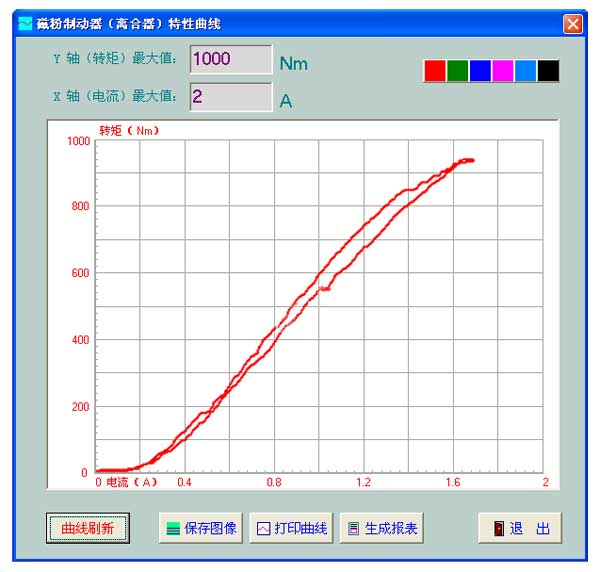

四、转矩与激磁电流关系曲线
五、数据的导出
本磁粉制动器转矩性能测功机可将数据导出为Microsoft Excel文件（*.xls），用于对数据的再处理。
|
