当前位置:航宇机电 >> 测功系统 >> TR-2B转矩转速采集仪

TR-2B转矩转速采集仪

一、技术指标
1.转矩采集范围:0~50000Nm (由拉压传感器的量程确定)
2.转速采集范围:2~20000r/min。
3.转矩采集误差:小于0.1%
4.转速采集误差:小于0.1%
5.采样周期:1秒
6.消耗功率:小于10w
7.自动判别并显示正负转矩
8.安装方式:嵌入式;面板尺寸:305*118;开孔尺寸:290*100
二、面板介绍

TR-2B转矩转速采集仪

  前面板配置了“参数”、“向上”、“向下”三只按键 ,以实现人机对话。
三、系统设置
该系统需设置如下参数:
1.转矩量程 2.转速传感器齿数 3.串口通信地址
四、工作原理
  动力的转矩等于力臂的长度乘以力传感器所受的力;
  动力的转速对应与转速传感器输出的脉冲数。
配套软件(选购)
一、 GETTR 转矩转速数据采集软件界面

TR-2B转矩转速采集仪

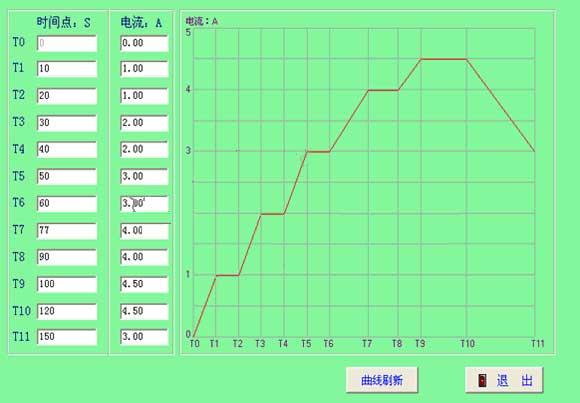

二、程控加载
需配接WLK-1B(或WLK-3B、WLK-5B)程控电源。
按照设定的激磁电流变化曲线加载。
TR-2B转矩转速采集仪

三、软件说明
1. 系统通过1台TR-2B转矩转速采集仪采集被测设备的转矩和转速;用WLK-3B程控电源控制磁粉制动器对被测设备进行加载。
2. 所有仪器通过RS232(或RS485)总线与电脑连接,实现对被测设备的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线,以记录整过测试过程。
3. 以曲线的形式输出报表。
4. 测试数据可导出生成Microsoft Excel文件(*.xls),用于对采集数据的再处理。


TR-2B转矩转速采集仪-使用说明

GETTR 转矩转速数据采集软件(演示版)

磁粉制动器
